导热油由于本身具备的高温稳定性、导热系数高、膨胀系数小等优良特性，因而广泛应用于工业加热领域。因此，将电磁加热技术应用到导热油锅炉上，是电磁加热工业应用的重点领域之一。

下面以某个实际需求的案例形式，进行设计分析：

基本参数：

导热油比热容取2269J/(kg*oC)，比重ρ取880kg/ m3，导热油流速v为30~40m3/h，出油管及进油管内径为45mm，出油口油温为200~210oC，回油口油温为170oC ，温差△T为40oC。

基本配置：

电源、保温材料、高温线圈、控制柜及绑扎固定材料等。

电源及线圈选型：

1.功率需求计算：1小时需要加热的导热油重量M=ρ*V=880kg/m3*40m3=35200kg。根据出油回油的温差知道温升△T为40oC，则需要的总热量为Q=cm△T=3194752kj，理论功率P=887kw，按照90%有效因数计算，则实际需要功率约为986kw。考虑到油箱的整体保温效果可能会损失一部分热量，初始加热选1000~1200kw定制工业电源进行方案设计。

2.冷启动时间计算：S=Q/P=2.269*35200*200/1200/0.85=4.35小时，则按照1200KW功率核算冷启动需要加热约4.3小时，这个工作可以进行预约启动，时间应该是合理的。

3.电磁加热器选型：综合第1和第2条情况，为了满足持续工作的产气需求，基本功率选择1000~1200kw之间都是合适的，选择20台60kw进行配置或者其它功率进行并机加热。

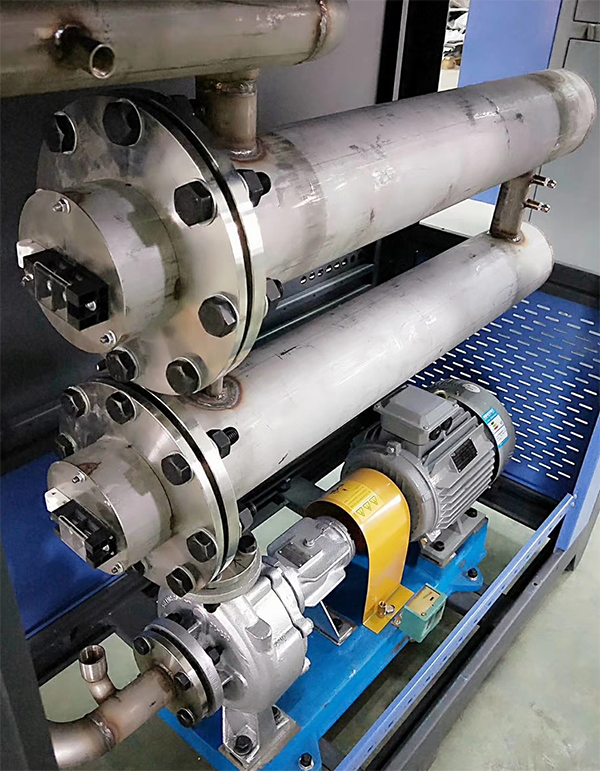

4.电磁加热棒的定制：将电磁线圈设计成内置式加热棒，可以把整个感应器和线圈组成封闭形状，然后浸入导热油加热的管段内，每组线圈长度根据感量需求约为30米（不含引线）。

5.电控箱独立控制，中试时可以采用统一空气开关控制，电位器调档分别操作。采用进出口温控选择控制，手动优先原则。
