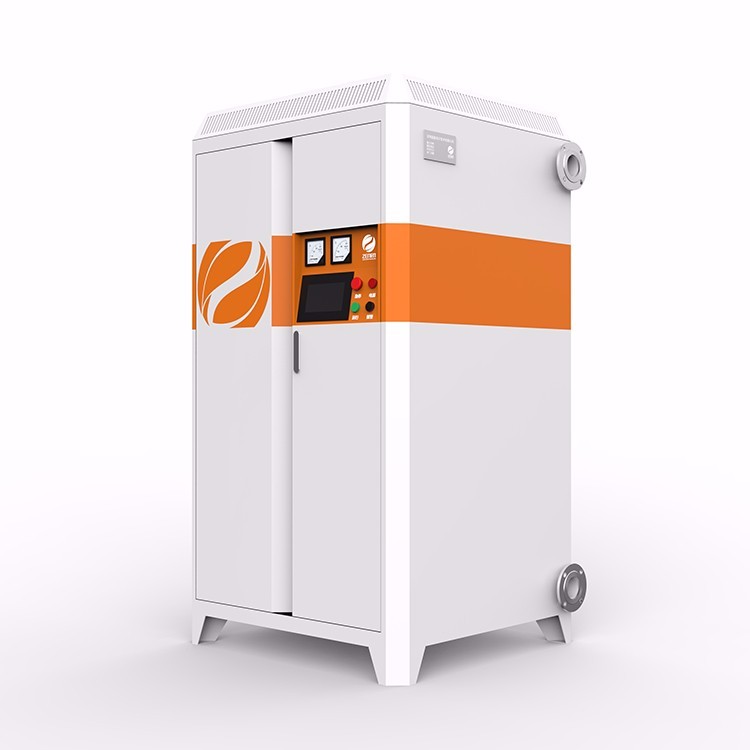

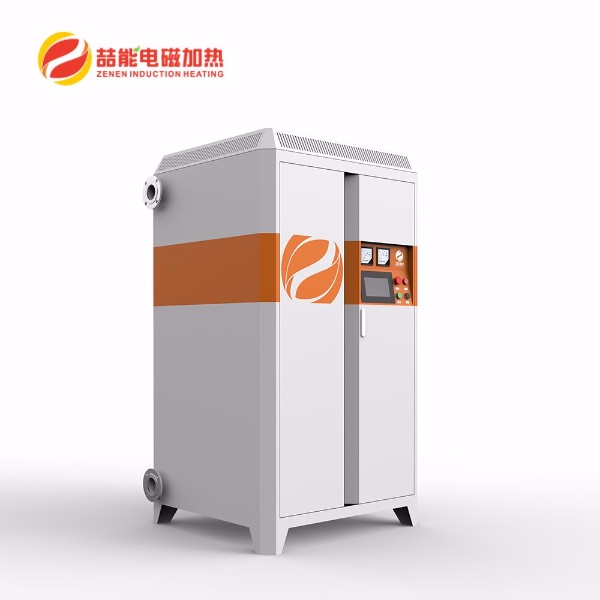

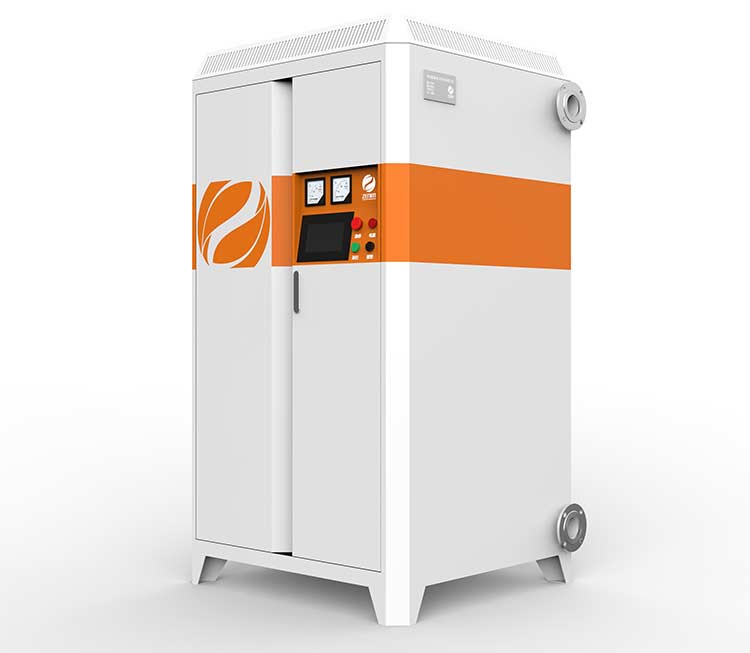

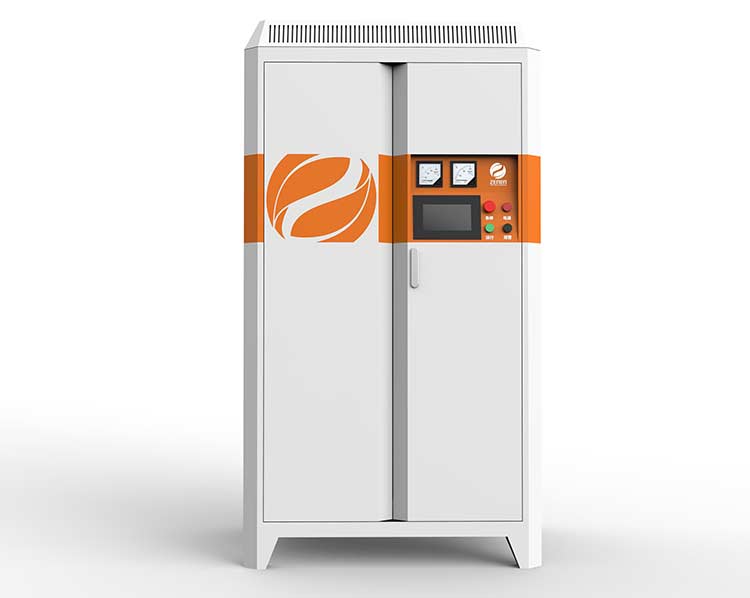

产品概要product Overview

电磁采暖炉应用电磁感应技术，直热炉体，效能澎湃。无二次传热，热效率达97%；无需预热，快速升温；水电分离，安全无忧；智能控温，方便舒适。

电磁采暖炉系统包括：变频电磁加热控制器、智能操作控制系统、电磁线圈、加热炉体及保护电路组成。

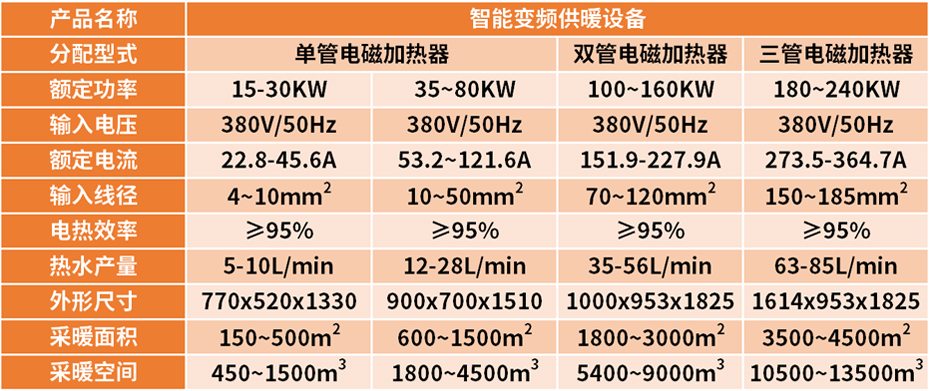

产品参数Product parameters

主要功能和优点Product parameters

主要功能

一键启动，操作简单。同时备用手动强制运行模式；

分时段定时开关自动运行模式；

缺水、干烧、超温等多重自动保护；

系统自带水箱蓄热，降低运行成本；

低温防结冰保护，缺电防冻10小时；

当前水温、设定水温、液位显示；

热效率高，不易结垢，免清洗和维护；

故障自动报警，代码显示并提示检修措施；

多控制方式外接，智能拓展功能，可以远程监测。

主要优点

采用微电脑智能控制，工作状态动态显示，一键操作。

加热升温时间短、采用的是直接加热容器/管道的方式，热效率高达95%。

安装方便，一次性投入成本低，只在原锅炉房或者供热主管路上安装设备即可，改造小。

采用蓄热式可以拉低电费成本，无需锅炉维护、煤炭堆场、无需人员值守，再次降低运维成本。

升温速度快，水电分离，无启动冲击电流，使用安全。无任何排放和污染，真正绿色环保。

当加热出现异常时，触摸屏和加热器的显示器均会出现相应故障代码并提供检修措施。

系统由嵌入式软件控制，全数字化智能控制系统，可以扩充实现远程监控和物联
。

设计方案Design

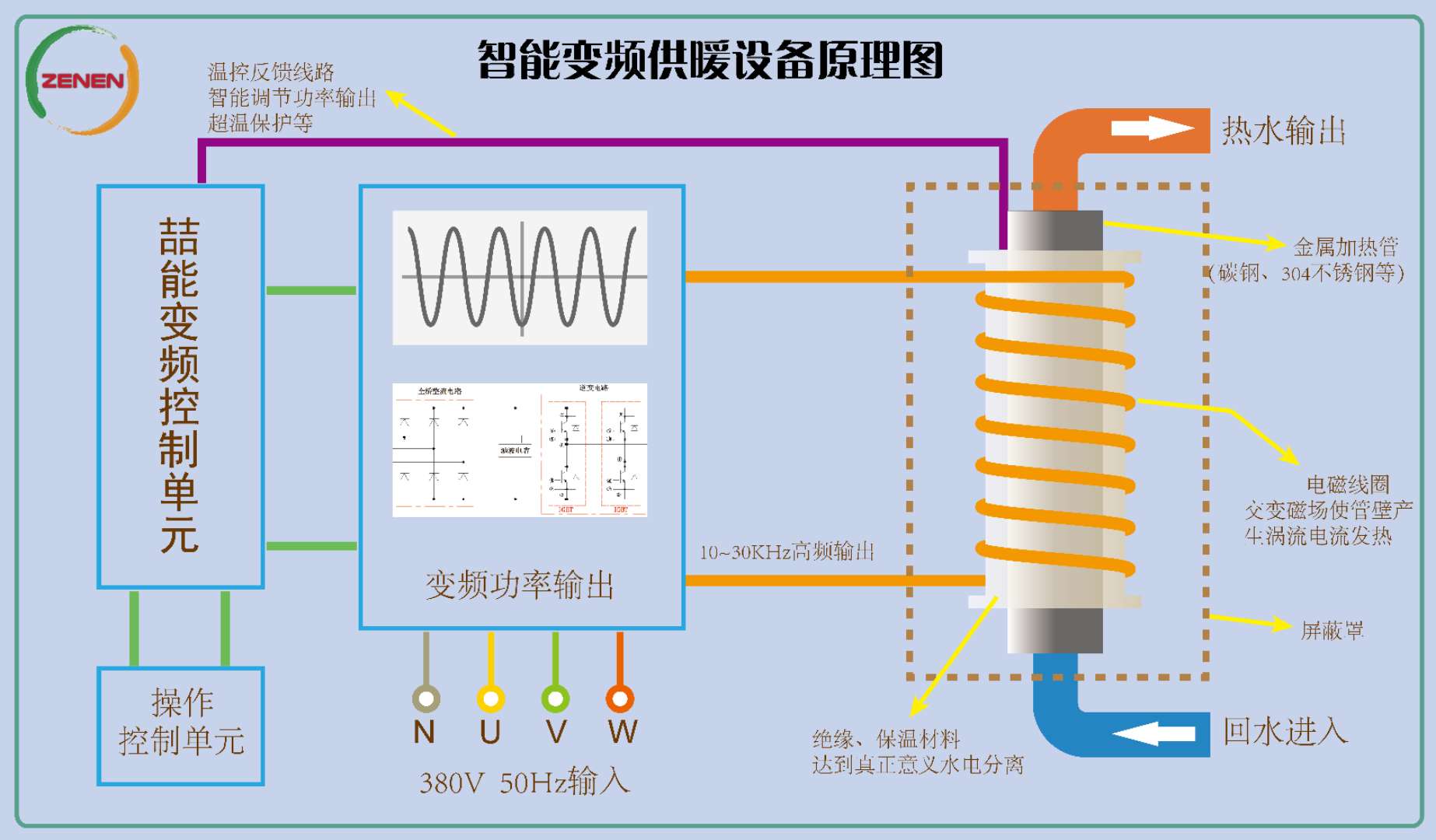

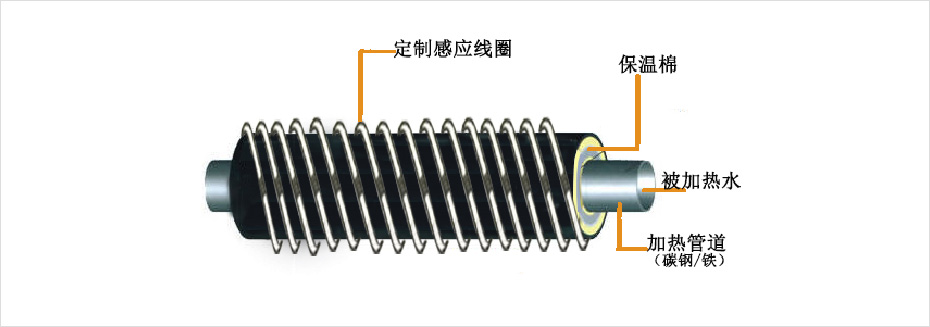

将50Hz工频电转换为20KHz左右的高频交流电，利用变频磁感应原理，高速变化的电流流过高频线圈产生变化的磁场，高速变化的磁场产生的磁力线通过线圈内部的金属管道或容器时产生无数的涡流，涡电流使得金属管道或容器主动发热，从而起到加热管道或容器内的水目的，整个过程是“电—磁—热”的高效转化过程，相比传统电加热节能效果好。

电路控制系统，采用独立可编程的智能测温、控温和负载匹配技术，在设定水流变动范围内，自动根据水温高低来控制加热输出功率，保证水温恒定在所需要的温度。根据实际的进水温度、出水温度、水压、流量、电压等条件，在最短的时间内到达所需要的温度，并保持在该设定温度，温度控制范围在± 3℃。可以根据环境温度的变化动态设置水温，节约供暖电费成本。

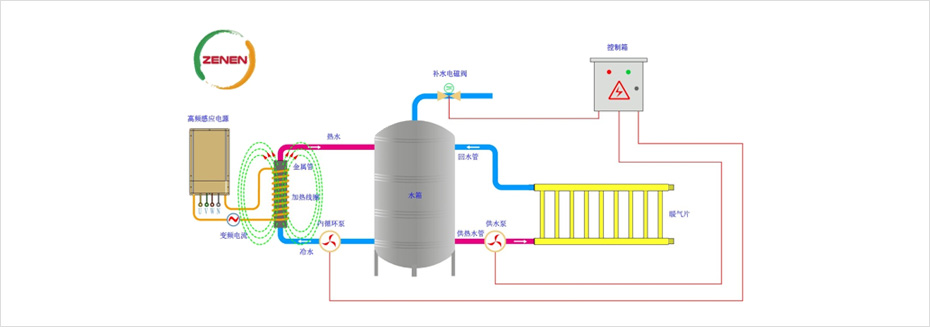

加热管道及系统设计参考图

电磁供暖工程案例Engineering case
