电磁加热器是将50Hz工频电转换为20-40KHz左右的高频交流电，利用磁感应原理，将电能通过能量转换的方式使得金属管道或金属容器主动发热，从而加热管道或容器内的水或者油或其它介质，被加热的介质经过管道输送到储罐或者终端，通过循环的方式自动保持恒定温度所要求的温度。

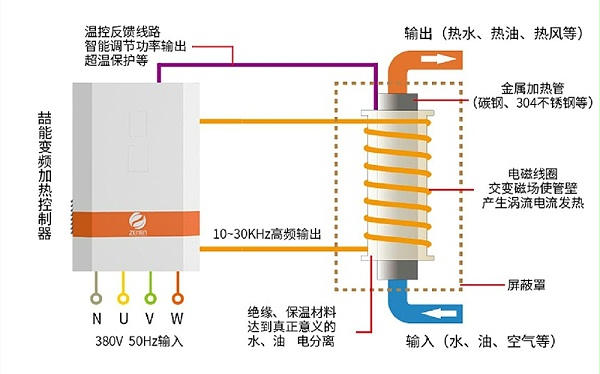

工作原理示意图

系统概述：

喆能电磁加热器采用先进高效的数字智能加热系统，无污染、无明火、无噪音、水电分离、多重保护，喆能数字电源设计使用寿命在五万小时，热能转换率在百分之九十七以上，而电热丝、电热棒实际使用寿命只有二千小时，石英镀膜管约三千小时。控制部分采用美国德州仪器高速先进DSP芯片，操作使用人性化设计、简易、直接、使用极其方便，其设计使用寿命在十年以上。

1、基本参数

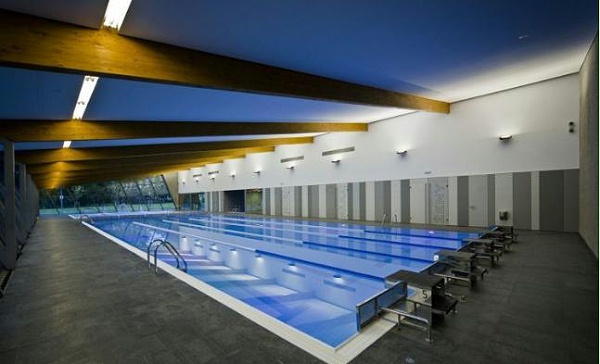

本游泳馆水池面积约长50米，宽25米，水深1-2米，另加一个300平米的儿童泳池，总的水容积约为3000立方米，设计水温为28℃，本设计的重点在于冬季情况下能满足泳池所损失的热量，泳池水温大概每天的会降低3-4度，水温需维持在设计温度28℃保持恒温。

2、功率计算

     本游泳馆泳池水总面积为1500平方，水体积约为3000立方米，设计水温为28℃，游泳馆内计算参数：设计室内温度29℃；相对湿度65%，池水温度28℃；室内水面风速0.3m/s；

2.1 冬季泳池面蒸发损失的热量计算：

Qx ＝ α· у （ 0.0174vf ＋ 0.0229 ） (Pb － Pq) A(760/B)

式中 Qx—— 泳池表面蒸发损失的热量（ kJ/h ）；

     α—— 热量换算系数， α ＝ 4.1868 kJ /kcal ；

     у—— 与泳池水温相等的饱和蒸汽的蒸发汽化潜热（ kcal/kg ）；

     vf ——泳池水面上的风速（ m/s ），一般按下列规定采用：室内水池 vf＝ 0.2~0.5 m/s ；露天水池 vf ＝ 2~3 m/s ；

     Pb—— 与泳池水温相等（28℃）的饱和空气的水蒸汽分压力（ mmHg ）；

     Pq——与泳池的环境空气温度（29℃）相等的水蒸汽压力（ mmHg ）；

     A——泳池的水表面面积（㎡ ）；

     B—— 当地的大气压力（ mmHg ）。

查相关参数表可计算得：

Qx ＝ α· у （ 0.0174vf ＋ 0.0229 ） (Pb － Pq) A(760/B)

    =744113（ kJ/h ）=177728（ kcal/h ）

2.2泳池每小时总损失热量：

泳池的水表面、池底、池壁、管道和设备等传导所损失的热量，占泳池水表面蒸发损失热量的 20%

Qy= Qx*0.2

泳池每小时总损失热量为：177728×0.2=35546（ kcal/h ）

2.3 泳池补水加热所需的热量：

Qb＝αqbу（tr- tb）/t

　　式中 Qb——游泳池补充水加热所需的热量(kJ/h)；

　　α——热量换算系数，α＝4.1868(kJ /kcal)；

　　qb——游泳池每日的补充水量(L)；按泳池水量的5%确定；

　　у——水的密度（kg/L）；

　　tr——游泳池水的温度（℃）；

　　tb——游泳池补充水水温（℃）；

　　t——加热时间（h）。

       查相关参数表可知：

qb=3000m3×5%=150000L

tr=28℃

tb=10℃

则 Qb＝αqbу（tr- tb）/t =471015（ kJ/h ）=112500（ kcal/h ）

2.4泳池总的热损计算

经计算得泳池平均每小时经水面蒸发和传导损失的热量、池壁和池底传导损失的热量、管道的净化水设备损失的热量、泳池补水所需的加热量合计为177728+35546+112500=325774（ kcal/h ）≈420KW,则每小时损失热量为420KW

2.5设计产品选型

根据热损失、设备的效率、以及设备运行的稳定性考虑，为泳池配备480KW的加热设备，跟换热器换热，完成泳池的热随供应。

2.6方案的优越性

■设计灵活、安装方便：整体式设计，机组外形美观紧凑，安装面积小，风冷主机和冷水辅机分离结构，使水系统完全置于室内，完全防止了冬天冻结的情况出现，尤其适合于寒冷地区气候。

■工程安装  简便,运行及维护成本低廉。

■采用先进的钛钛金属水换热器，能够抵御水中氯离子的侵蚀，外壳采用优质双面镀锌钢板，经久耐用。

■机组能效比高，制热量大。

■节能环保：采用热泵技术，与其它常规热水设备（如：燃油锅炉、燃气锅炉、电锅炉等）相比可节省65%～80%的运行费，对环境无污染。

■使用安全：水电隔离，无明火，无漏电，确保人身安全。

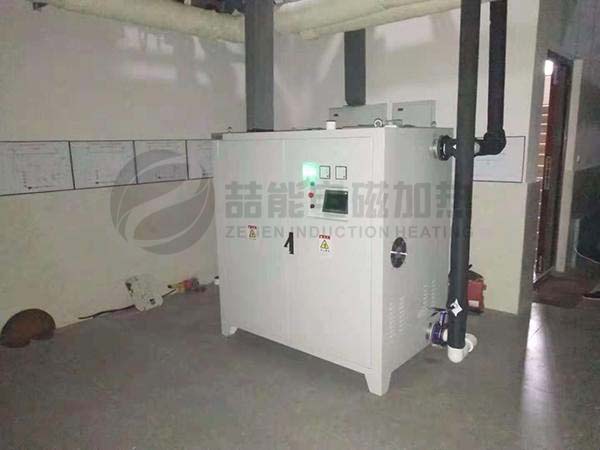

3.应用案例
