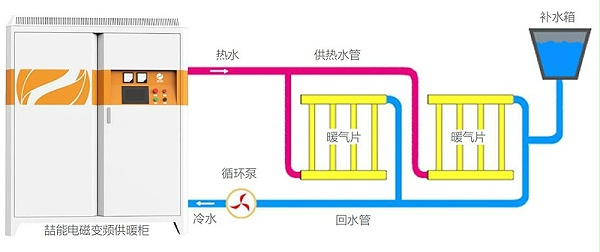

养鸡场温度控制系统，  通过高频电磁加热设备配合智能  PLC  及人机控制系统以及供暖循环系统，实现对养殖棚内部温度进行智能化、自动化控制。  为了达到养殖棚内最佳的养殖环境而设计的一整套智能温度控制系统。

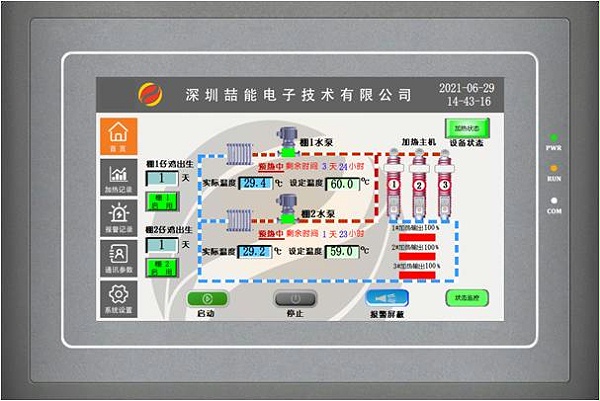

1. 主控制界面

养殖场分棚1和棚2，两个棚均为独立温控系统，包括循环水泵、预设温度、实际温度等，可通过启停水泵方式单独控制，两棚共用一套管供暖柜，如图运行状态。

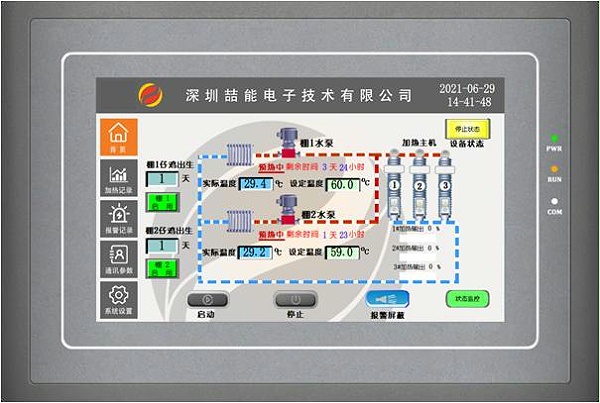

停止状态

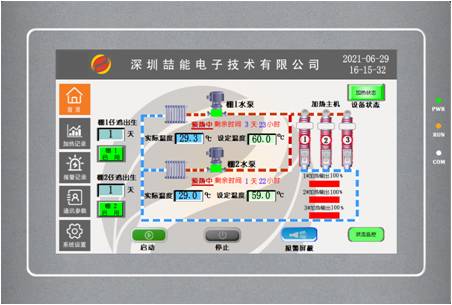

加热运行状态



图中2种形态分别是棚1和棚2单独运行，控制温度互相不影响。

2.主控制界面按钮说明

1）启动按钮，当设备无故障，场内温度设定完成后，可按该按钮启动供暖设备，灰色为未启动状态，绿色为设备运行状态。

2）停止按钮，当需要停止设备时，按下该按钮可停止加热主机以及循环水泵，设备处于停止状态。

3）养殖棚启用按钮，默认情况下是启用状态，如客户需要停止使用，可以长按此按钮2秒以上即可关闭，在关闭状态下，该棚的温控及循环系统不会启用

4）数值显示，显示当前家禽已出生天数，包括未入棚天数以及入棚天数之和。

5）实际温度和设定温度显示

6）加热供暖主体，运行状态下显示红色，管道内液体正在加热，加热主机运行必须保证循环系统中有水流运行，3管加热体供棚1棚2共同使用，只有2边棚内温度均达到预设温度时，加热体才会停止加热。

7）供暖循环水泵，用于给养殖棚内循环供暖使用，同时每个棚内的循环水泵还用于控制棚内温度，当温度到达时水泵停止工作，当设备按下启动键时，循环泵首先启动。

8）剩余预热时间提示：当设备养殖棚内需要预热时，设定后启动，该区域将显示目前状态下预热剩余的时间，时间结束后棚内才按养殖周期设定运行。

9）加热输出功率显示：显示当前状态下机芯的输出功率百分比。

10）设备运行状态显示：显示设备当前的运行状态，正常状态为加热状态，设备停止加热为停止状态，当设备出现故障时会显示设备异常。

11）报警状态条显示：显示设备当前运行时的报警，只有当警报解除时，该条消息才会消除，如未解除，该报警将会在该区域一直滚动显示。

注：在报警情况下设备将不会正常运行，直到查明原因解除报警，系统才会正常运行。



设备正常运行状态下         设备异常运行状态下

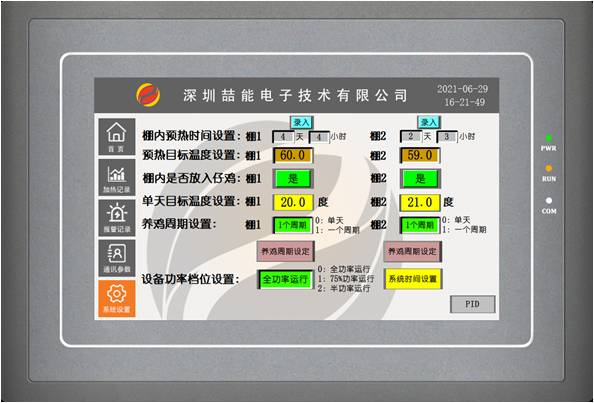

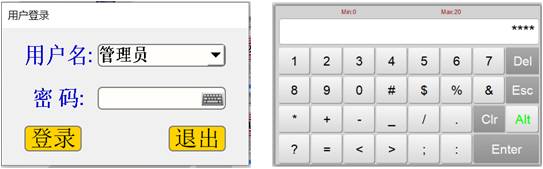

注：进入系统参数设定界面需要管理员密码登录，键盘输入“9999”可进入设定界面 。

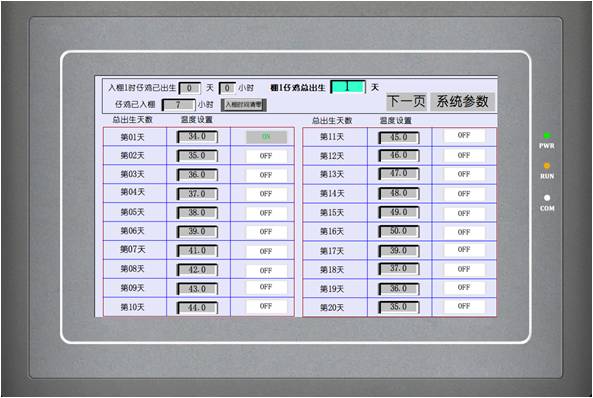

周期时间温度设定，该功能最大设置周期时间为60天，设定周期温度后，系统将按此周期时间内温度运行，周期内每天的运行温度都可以单独设定，棚 1 和棚2温控系统独立分开设置。

周期温度设置-1

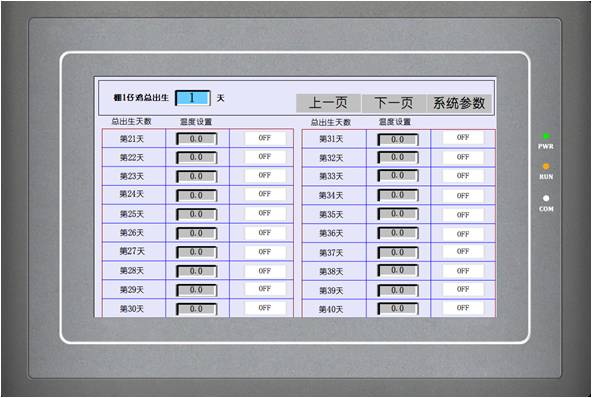

周期温度设置-2

1）入棚前时间设定，此功能设定可确定仔鸡总出生的时间，方便系统准确运行目前需要的温度。

2）记录仔鸡总的出生时间和入棚的总时间。

3）周期时间内每天的温度设置，后期系统运行按此周期内每天的温度执行。

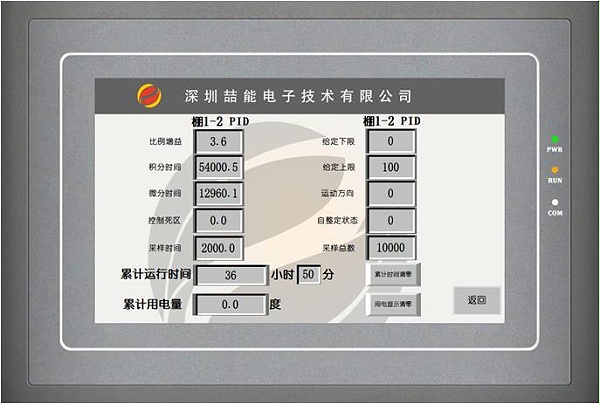

注：PID初期运行需要对其进行自整定，运行前需在“自整定状态”栏键盘输入“ 1”让PID进行自整定操作，棚1 和棚2均为独立的PID控制。

1）自动记录系统累计的运行时间，如需清零可按右边按钮。

2）自动记录系统运行时全部的用电量情况，方便了解相关用电情况。

系统运行过程中，可以实时了解相关机芯运行参数以及温度控制情况。

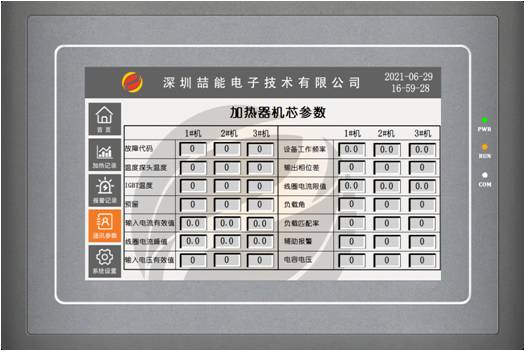

机芯运行参数界面

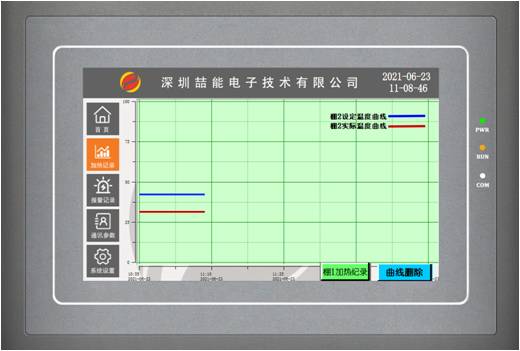

温度运行曲线界面

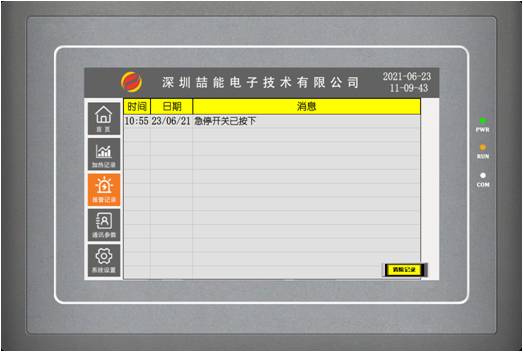

实时报警监控界面
