类别 |
单位 |
ZN-30E-CH |
ZN-60E-CH |
ZN-6E-CH |
ZN-8E-CH |
ZN-10E-CH |
ZN-12E-CH |
ZN-15E-CH |
额定功率 |
KW |
30KW |
60KW |
6KW |
8KW |
10KW |
12KW |
15KW |
额定电流 |
A |
45 |
91 |
27.2 |
36.3 |
45.5 |
18.2 |
22.8 |
供电电压/频率 |
V/Hz |
380/50 |
380/50 |
220/50 |
220/50 |
220/50 |
380/50 |
380/50 |
电源导线截面面积 |
mm² |
3x10 |
3x16 |
4 |
6 |
10 |
3×4 |
3×6 |
电器保护等级 |
IP |
33 |
33 |
33 |
33 |
33 |
33 |
33 |
电热效率 |
% |
≥98 |
≥98 |
≥98 |
≥98 |
≥98 |
≥98 |
≥98 |
外壳散热 |
% |
≤2 |
≤2 |
≤2 |
≤2 |
≤2 |
≤2 |
≤2 |
供暖系统最大容量 |
L |
550 |
1100 |
110.4 |
147 |
184 |
230 |
276 |
供暖系统最大压力 |
Mpa |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
水泵配置最小流量 |
L/min |
36 |
72 |
8 |
10 |
12 |
16 |
18 |
膨胀水箱容量(选配) |
L |
30 |
30 |
5 |
5 |
10 |
15 |
15 |
供暖用水最高温度 |
℃ |
85 |
85 |
85 |
85 |
85 |
85 |
85 |
低温保护最低温度 |
℃ |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
热水产率65℃ |
L/min |
10 |
20 |
1.95 |
2.6 |
3.25 |
4.06 |
4.88 |
外形尺寸(长 宽 高) |
mm |
770×520×1260 |
840×620×1400 |
380×130×600 |
400×190×630 |
400×190×630 |
430×220×780 |
430×220×780 |
进出水接口 |
DN |
40 |
40 |
25 |
25 |
25 |
40 |
40 |
采暖面积 |
㎡ |
300-400 |
600-700 |
60-80 |
80-100 |
100-120 |
120-150 |
150-200 |
采暖空间 |
m³ |
900-1200 |
1800-2100 |
160-213 |
210-320 |
320-400 |
400-530 |
532-700 |
电表选型(最小配备) |
A |
20A(80A)三相 |
40A(160A)三相 |
10A(40A) |
15A(60A) |
20A(80A) |
5A(20A)三相 |
10A(40A)三相 |

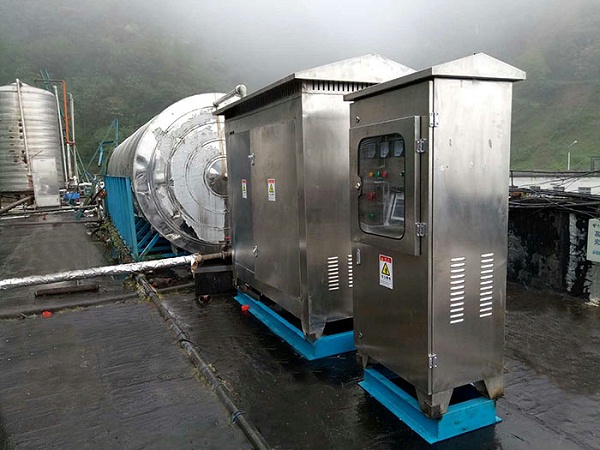

(案例图片)
采暖炉设备的内部配置:
1. 以15KW/380V柜式机为例,适合选用16平方毫米铜导线,感应线长约25~30米,如果疏绕线需要少量增加,保温棉的厚度约15mm。
2. 加热部分管路选型:选择直径80mm左右的430或普通钢管,长度约0.8~1米,然后通过变径口与其它部分的进出水管相连接。感应线圈选择12或16mm2的铜导线,线圈引线预留到控制柜里。
3. 控制部分设计:电磁加热器可以直接安装控制柜内或者在其它合适位置。控制柜基本配置:空开、电流表、电压表、启动停止按钮、显示盒、档位旋钮、温控表及运行指示灯等。温控探针安装在出水口附近,温度达到80℃即自动停止加热。为防止温控器失效,可以增加一个备用温控器,另一个设置在储水箱出水口0.5米处。两个温控器的信号同时反馈给加热电源,任何一个的温度达到80℃,加热电源停止工作。大部分柜式机均采用PLC+触摸屏控制。

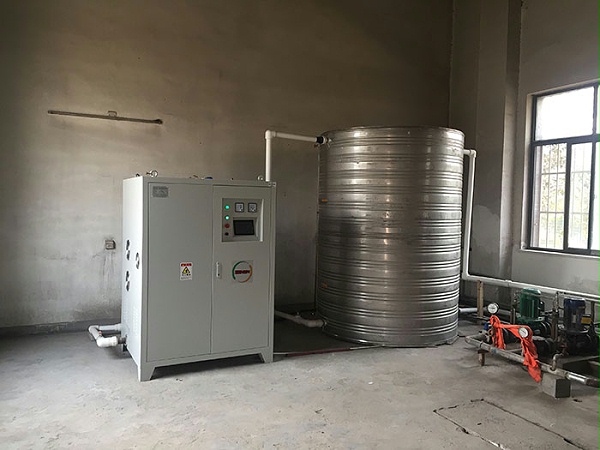

(案例图片)
安装方法:
①根据现场的水路管路走向,选择设备摆放位置和进水出水接口位置,连接好进出水管、循环泵和补水。
②给设备提供供电,接好供电电缆,并将设备的柜体可靠接地,通电设置所需温度和加热时段即可开机运行。
