编码显示盒的优点是防呆型:只能查看参数不能设置,操作简单,循环显示,不易出错
档位 |
档位显示内容 |
单位 |
备注 |
功率选择 |
POX:电位器 |
默认5档 |
P00:0档;P01:1档 30%;P02:2档50%; P03:3 档70%;P04:4档 85% ; P05:5档100%; |
模拟量控制模式 |
默认100档 |
显示P01,功率输出根据反馈信号大小无极调整输出功率 |
|
1 |
故障代码 |
|
E00:无故障;E01:故障01; E 02:故障02 |
2 |
线圈温度 |
℃ |
按实际温度显示(当没有连接测温热电偶时,改参数无实际意义) |
3 |
IGBT1温度 |
℃ |
<80 |
4 |
IGBT2温度 |
℃ |
<80(部分半桥机型无此项参数) |
5 |
火线电流峰值 |
A |
每相输入电流有效值,根据实际机型设定 |
6 |
线圈电流峰值 |
A |
线圈输出电流最大值,根据实际机型设定 |
7 |
输入电压有效值 |
V |
>320,<440 |
8 |
工作频率 |
0.1KHZ |
>50,<400 |
9 |
电压电流相差 |
0.1uS |
>40 |
10 |
线圈电流限值 |
A |
第六参数值<此值 |
11 |
负载角 |
。 |
<25(功率达到额定功率时) |
12 |
负载匹配率 |
% |
功率达到额定功率时,一般保持在90-120之间 |
13 |
等效电感量 或“辅助参数” |
uH / |
当前等效感量,根据实际机型设定 当13被定义为辅助参数时,请参考《辅助参数表》 |
14 |
谐振电容电压 |
10V |
当前工作单路谐振电容电压总值 |

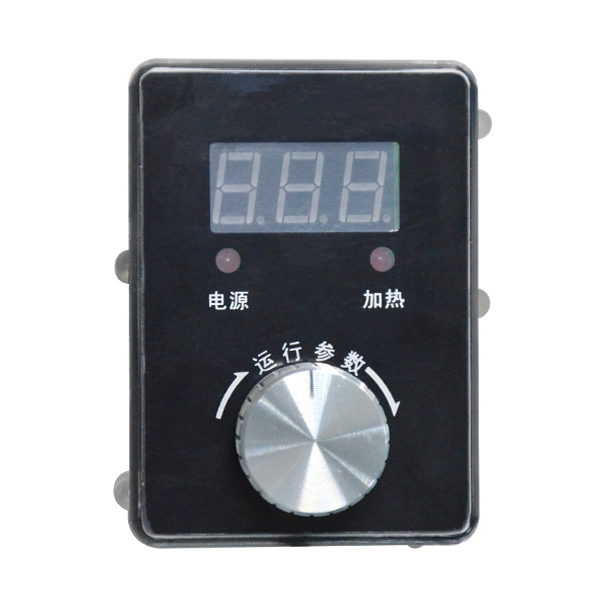

编码显示盒说明:
1、断电状态连接好,上电后等待2秒。复位完成后显示为“P00”,表示当前档位为0档,如果为"P01"则代表1档,以此类推。
