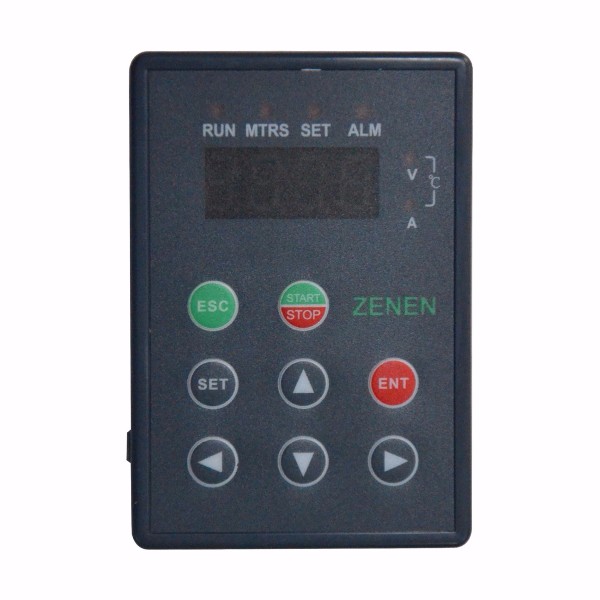

电磁加热按键显示器

开机显示监控模式，MTRS指示灯亮，数码管显示第一个监控代码当前工作档位“L0.0X”。按前翻后退键依次查看监控代码，按确认键进入二级菜单查看所对应的参数，按ESC键退出到一级菜单监控代码状态。

按SET键设置模式，SET指示灯亮，数码管显示第一个设置参数“P0.01”。在此状态的一级菜单（显示设置参数）中按ESC键退出设置状态，返回监控模式。在二级菜单下，按ESC键返回当前设置的一级菜单，数码管显示对应一级菜单的设置参数。

符号	状态	电源当前状态说明
RUN	亮	加热指示灯，加热时指示灯长亮
RUN	灭	停机状态，非加热时指示灯灭
MTRS	亮	指示灯长亮，显示当前为监控状态
MTRS	灭	非监控状态
SET	亮	在非锁定状态下按设置键进入设置状态，指示灯长亮
	闪烁	在设置状态下执行参数修改写操作时，RUN，MTRS， SET ，ALM指示灯闪烁一次
	灭	非设置状态
ALM	亮	电源故障或者异常
ALM	灭	电源无故障或者无异常

操作面板上没有4位9段LED 数码管，可以显示默认模式、监控模式、设置模式、功率档位、异常代码等。

监控模式下：用Lx.xx来表示当前档位，用Fx.xx来表示所监控的代码号，用 Ex.xx来表示故障代码，设置模式用Px.xx来表示该参数的代码。

修改设置后需要保存，如果保存不成功会报警，定时锁机到时后会报警，定时锁机报警显示跟密码显示是相互闪烁的

模式	一级菜单	二级菜单
监控模式	L0.0X/LH.0X及Fx.xx：监控模式号，通过前翻和后退键可以进入相应的监控码位置，按确认键进入该代码下的二级显示（显示该代码的值）	在LH.0X显示状态下，按递增递减键可以调整当前当前档位，按确认键确认所调档位，再按ESC键退出到一级，显示调整后的当前档位按确认键查看对应代码的值，按 ESC键回退一级
设置模式	Px.xx:设置参数号，通过前翻及后退键可以进入相应的参数位置，按确认键进入该参数二级显示	显示相应参数的值，通过递增或递减更改对应参数，按SET键保存修改结果，按ESC键放弃修改并退出

监控模式下除了可以调整加热档位大小，其他参数只能查看，不能修改。设置模式下，菜单的逐级进入要使用确认键，逐级退出要使用ESC键。每个参数值的修改，均需设置键后修改才能生效。
