喆能智能电磁加热器（电源）是喆能电子技术有限公司的主打核心产品之一，可应用于各种工业及民用的加热或烘干领域。面对各种场合的不同应用，喆能智能电磁加热器同样提供了多种加热启停及功率控制方式，具有开关量、模拟量电压（0~10V）、电流（4~20mA）、485通讯（Modbus RTU）， 可以满足不同客户的不同需求。

本文主要介绍喆能智能电磁加热器与HMI液晶触控屏直接通过通讯连接，无需经过PLC模块。这样在一些简单的应用场合可以直接利用一块液晶触控屏（人机界面）控制1台或多台的智能加热电源，布线简单明了，节约成本和时间。下面以喆能公司利用HMI液晶触控屏设计的智能电磁加热器功率测试平台为例，说明在软件、硬件及通讯设置上的操作，以利于有这方面需求的客户可以直接参考操作。

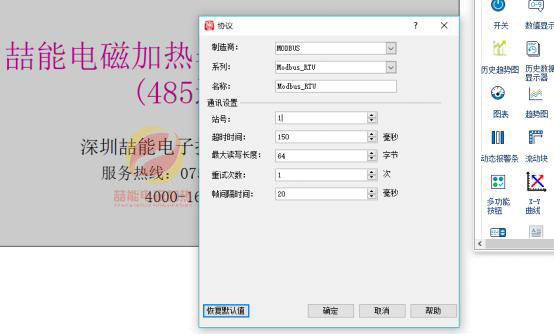

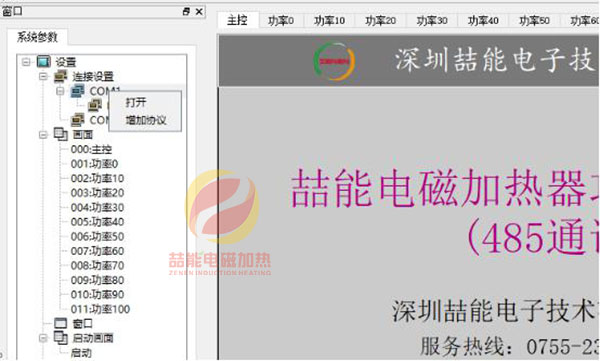

1，首先在HMI编程软件中，新建工程，选择所用的HMI型号，然后在连接设置中“增加协议”，指定Modbus RTU协议。

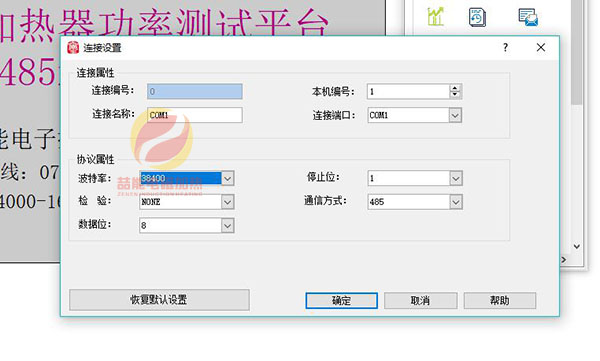

2，设置端口通讯参数，采用RS485总线，波特率4800~57600bps可调（默认设置为38400bps），数据由1位起始位、8位数据位和1位停止位构成一帧数据，无校验码。

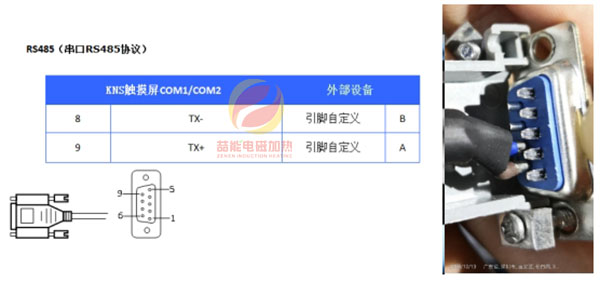

3，从智能电磁加热器485端口引出的通讯总线与HMI触控屏端口接线如下所示。

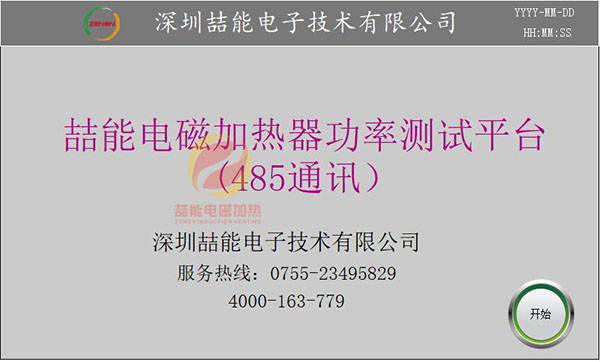

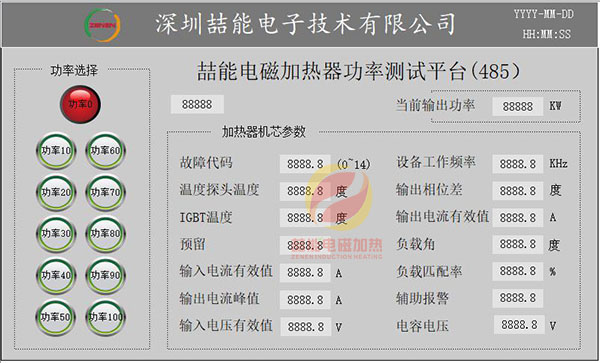

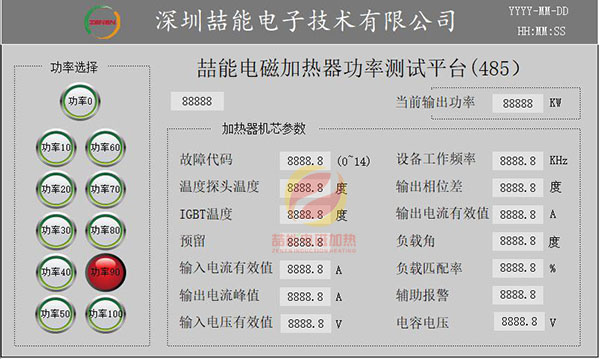

4，以下是喆能公司开发的“喆能电磁加热器功率测试平台(485）”的开机界面和主界面，可以从0~100%设置加热器功率，并读出14个机器参数。根据读出的运行参数，显示当前机器的输出功率，方便测试及记录。

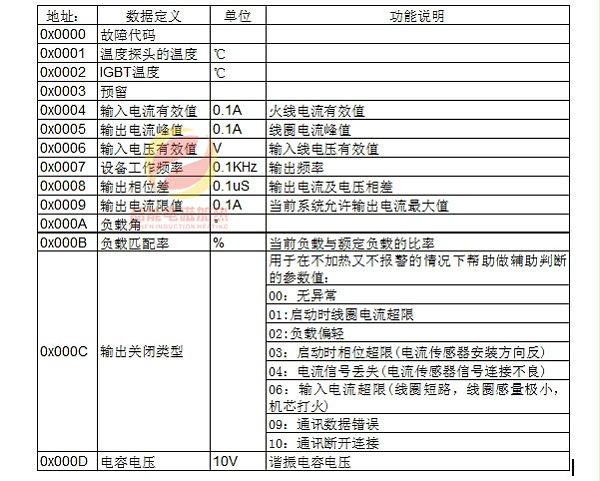

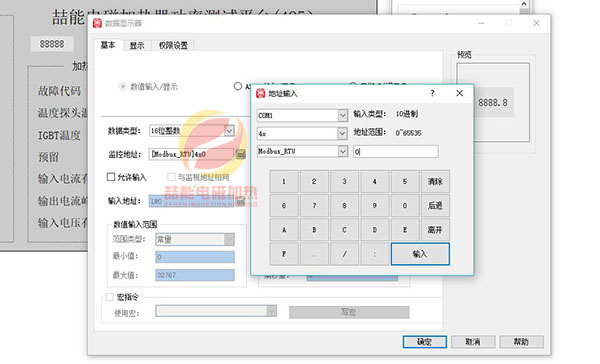

5，主界面上的14个机器运行参数的读取地址设置如下：

6，功率设置指令格式如下：

命令码档位对应如下：

81 00（16进制）-- 33024（10进制）-- 功率0%

81 0A（16进制）-- 33034（10进制）-- 功率10%

81 14（16进制）-- 33044（10进制）-- 功率20%

81 1E（16进制）-- 33054（10进制）-- 功率30%

81 28（16进制）-- 33064（10进制）-- 功率40%

81 32（16进制）-- 33074（10进制）-- 功率50%

81 3C（16进制）-- 33084（10进制）-- 功率60%

81 46（16进制）-- 33094（10进制）-- 功率70%

81 50（16进制）-- 33104（10进制）-- 功率80%

81 5A（16进制）-- 33114（10进制）-- 功率90%

81 64（16进制）-- 33124（10进制）-- 功率100%

---
