喆能电磁加热产品在太阳能供热项目中的辅热设计原理：

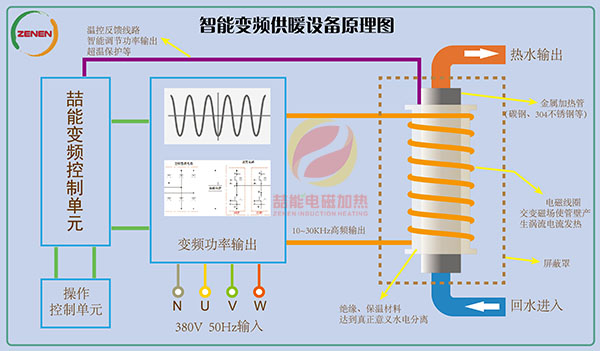

电磁加热辅助供热设备由变频功率输出单元（电磁控制器）、变频控制单元（DSP及嵌入式控制软件）、操作控制单元（PLC或其它操作仪表）、电磁线圈|金属管道（负载）、外围检测仪表及柜体五大部份组成。电磁控制器将50Hz工频电转换为15KHz左右的高频交流电，利用变频磁感应原理，驱动线圈产生高速变化的磁场，交变的磁力线通过线圈内部的金属管道或铁心时会使得负载主动发热，再通过外围检测仪表和操作单元的设定或操作，从而起到控制管道内的水任意加热的目的，整个过程是“电—磁—热”的高效转化过程，相比传统电加热节能效果好，智能化程度高。以下为原理图：

设计方案一

在原有的太阳能热水和燃气锅炉的供热系统上增加电磁加热辅热系统，直接对原有系统的进行辅助加热，安装简便, 简单实用。

系统流程图如下：

设计方案二

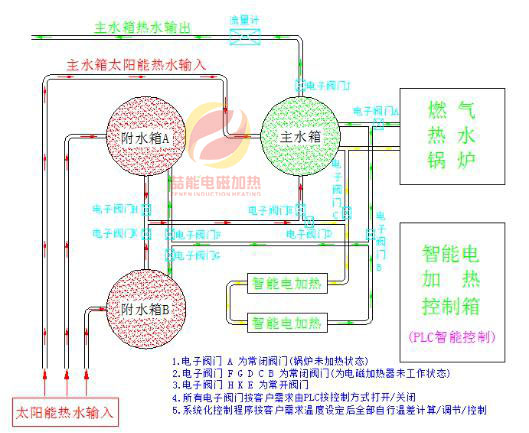

重新设计电磁加热智能供热系统，可与原来太阳能系统并联协同运作加热，可做全方位监测，自行计算加热控制，可根据用热水流量/水温，系统计算出所需储备多少热水，对水箱自动进行加热处理。

如：1. 主水箱加热,(电子阀A/E/D/F/G  关闭, 电子阀C/B 打开)

2. 附水箱A加热(电子阀K/G/B/C/E 关闭, 电子阀H/F 打开)

3. 附水箱B加热(电子阀H/F/E/C/B 关闭, 电子阀K/G/D 打开)

电磁辅热的主要特点

1)高效节能：电磁热转换效率达到96%以上，经过喆能的专业热流分析和热仿真计算，传热效率达95%以上，综合热效能达90%以上，远高于其他主动式电采暖设备，节能效果显著。并且不受环境气温的影响，确保整个系统稳定供热。

2)低碳环保：供热过程中无废气、粉尘、明火等环境危害。设备达到寿命周期后，也是全部可以回收再生使用。全寿命周期实现零排放，真正的绿色环保。

3)洁净安全舒适：全过程用电使用干净，带电导体与水流通道完全隔离，感应式发热，水电分离，运行中无大型振动设备，静音效果好。

4)安装简单：只在原锅炉旁、供热水箱旁或者太阳能供热主管路上将设备进出水口接入，通电通水即可，无需大量改造，安装简便易行。

5)使用方便：采用可编程微电脑智能控制，工作状态动态显示和设定简便，一键启动。并可实现分户、分室、分区域控制，温度控制精度高。

6)运行维护成本低：无锅炉检修烦恼、无煤场堆场、无需人员值守，通过储热水箱晚上辅热可享受低谷电价更优惠。设备使用寿命10年以上，智能诊断，免维护保养。

7)独创的技术优势：多机并联防线圈干扰驱动技术，可使大功率设备体积大幅度减小，降低设备生产成本，减少运输和安装空间。

8)系统由嵌入式软件控制，全数字化智能控制系统，可以扩充实现远程监控和物联。为系统的运行和维护便利进一步提供技术保障。

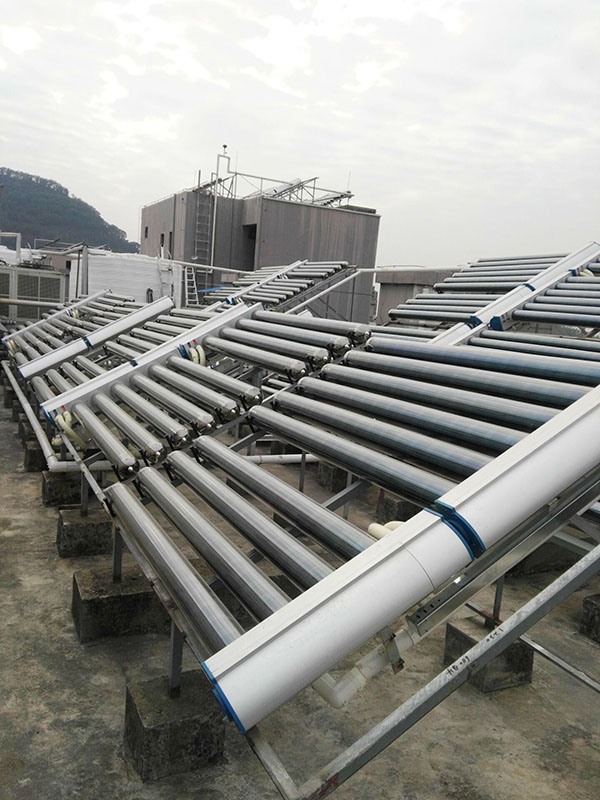

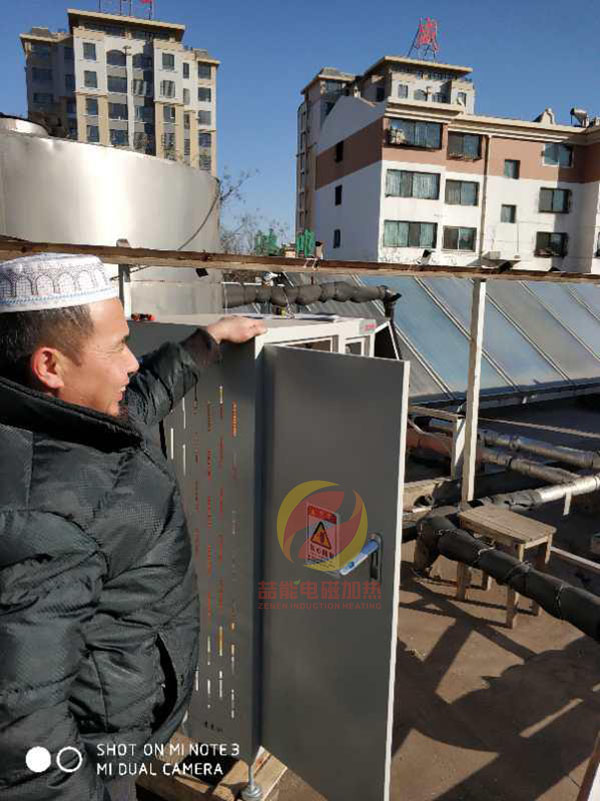

电磁辅热的案例工程：

---
