喆能智能电磁加热器（电源）是由喆能电子技术有限公司主打的核心产品之一，可应用于各种工业行业及民用的加热、烘干领域。面对各种场合的不同应用，喆能智能电磁加热器同样提供了多种加热启停及功率的控制方式，具有开关量、模拟量电压（0~10V）、电流（4~20mA）、485通讯（Modbus RTU）， 可以满足各类用户的不同需求。

本文主要是介绍如何快捷简易地建立喆能智能电磁加热器与显控触摸屏的通讯连接，而无需经过PLC模块。这样在一些简单的应用场合可以直接利用一块液晶触控屏（人机界面）控制1台或多台的喆能智能加热电源，布线简单明了，节约成本和时间。

下面以喆能公司利用显控触摸屏设计的智能电磁加热器功率测试平台为例，说明在软件、硬件及通讯设置上的操作，以利于有这方面需求的客户可以直接参考操作。

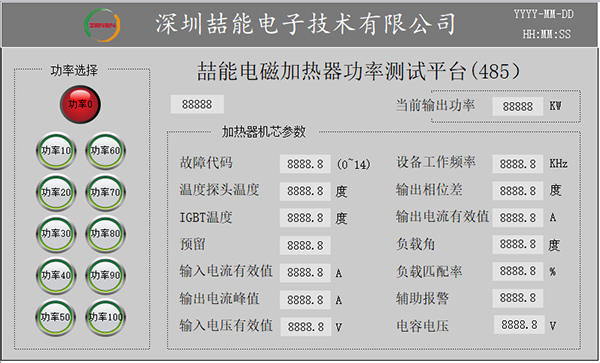

1，以下是喆能公司开发的“喆能电磁加热器功率测试平台(485）”的主界面，可以从0~100%设置加热器功率，并读出14个机器参数。

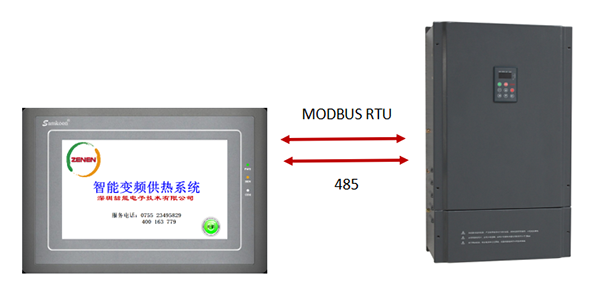

2，对智能电磁加热器进行配置，设置通讯参数：数据传输为主、从模式，控制器（触摸屏）为主机，加热器为从机。加热器既可用于一对一通讯，也可用于一对多通讯。采用RS485总线，波特率38400，数据由1位起始位、8位数据位和1位停止位构成一帧数据。

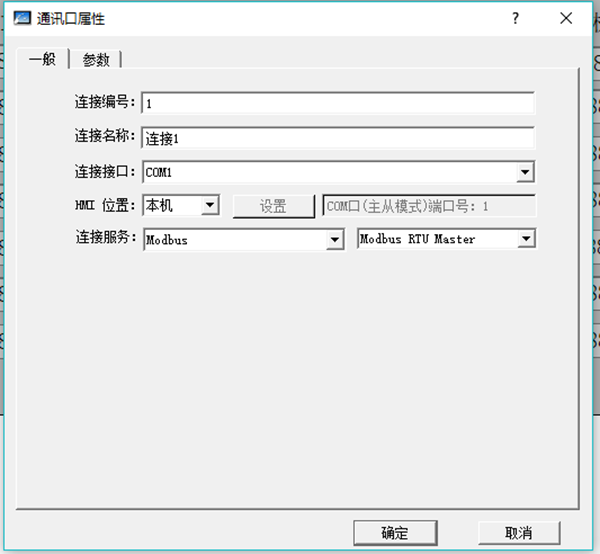

3，首先在HMI编程软件中，新建工程，选择所用的HMI型号，然后在连接设置中“添加连接”，在通讯口属性中指定“Modbus”协议，并选择“Modbus RTU Master”。

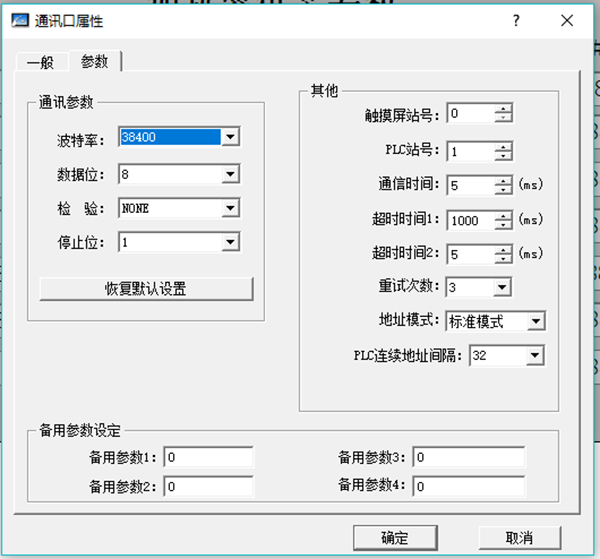

4，设置端口通讯参数，采用RS485总线，波特率4800~57600bps可调（默认设置为38400bps），数据由1位起始位、8位数据位和1位停止位构成一帧数据，无校验码。

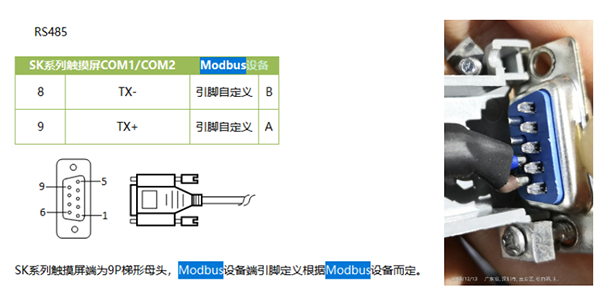

5，从智能电磁加热器485端口引出的通讯总线与HMI触控屏端口接线如下所示。

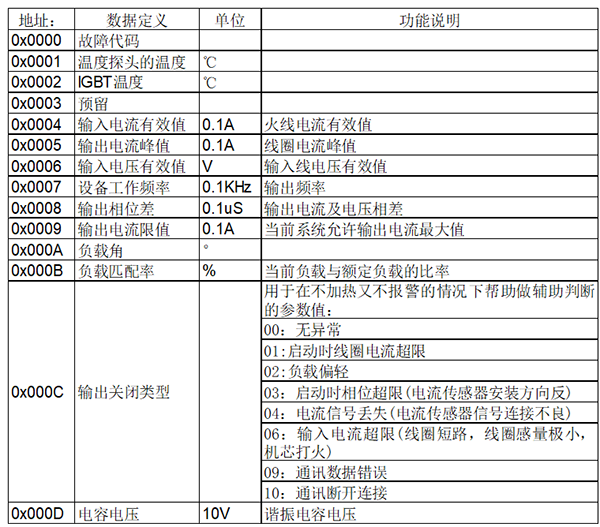

6，主界面上的14个机器运行参数的读取地址设置如下，
