喆能智能电磁加热器（电源）是由喆能电子技术有限公司主打的核心产品之一，可应用于各种工业行业及民用的加热、烘干领域。面对各种场合的不同应用，喆能智能电磁加热器同样提供了多种加热启停及功率的控制方式，具有开关量、模拟量电压（0~10V）、电流（4~20mA）、485通讯（Modbus RTU）， 可以满足各类用户的不同需求。

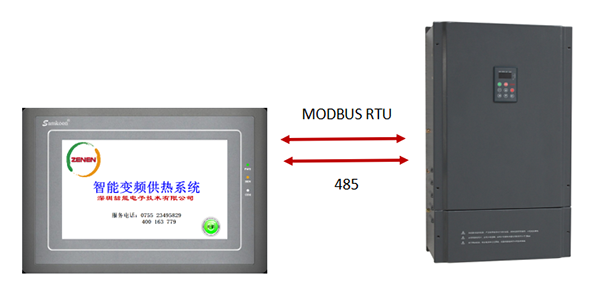

本文主要是介绍如何快捷简易地建立喆能智能电磁加热器与WEINVIEW HMI（威伦通）触摸屏的通讯连接，而无需经过PLC模块。这样在一些简单的应用场合可以直接利用一块液晶触控屏（人机界面）控制1台或多台的喆能智能加热电源，布线简单明了，节约成本和时间。

下面以喆能公司利用WEINVIEW HMI（威伦通）触摸屏设计的智能电磁加热器功率测试平台为例，说明在软件、硬件及通讯设置上的操作，以利于有这方面需求的客户可以直接参考操作。

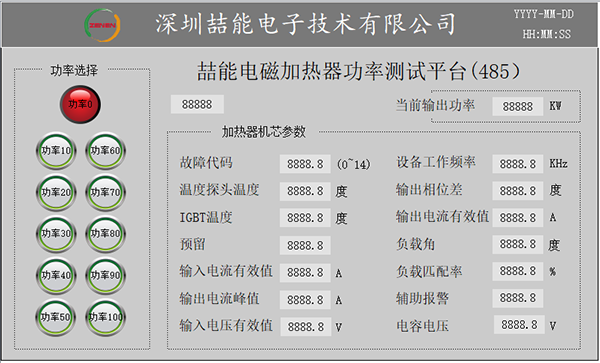

1，以下是喆能公司开发的“喆能电磁加热器功率测试平台(485）”的主界面，可以从0~100%设置加热器功率，并读出14个机器参数。

2，对智能电磁加热器进行配置，设置通讯参数：数据传输为主、从模式，控制器（触摸屏）为主机，加热器为从机。加热器既可用于一对一通讯，也可用于一对多通讯。采用RS485总线，波特率38400，数据由1位起始位、8位数据位和1位停止位构成一帧数据。

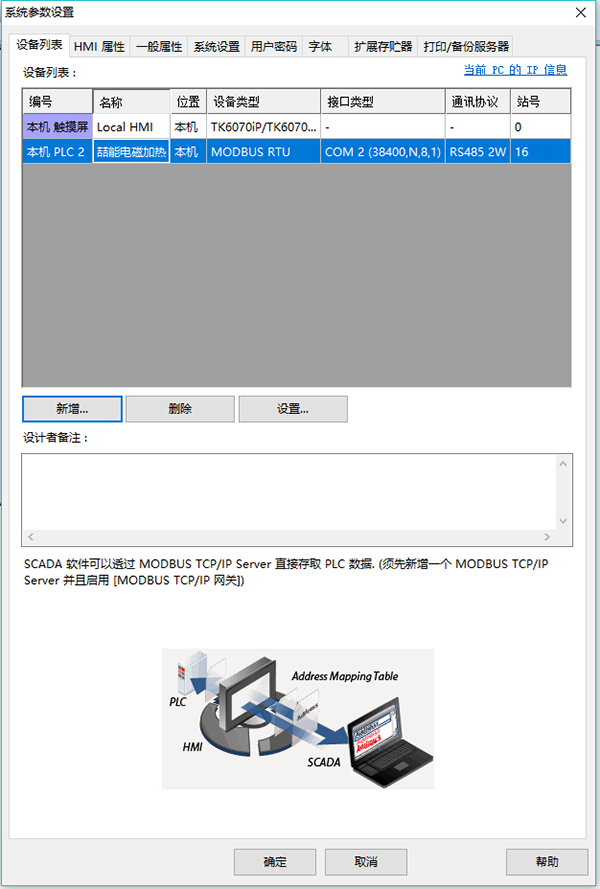

3，首先在HMI编程软件中，新建工程，选择所用的HMI型号，然后在系统参数设置中“新增设备”，

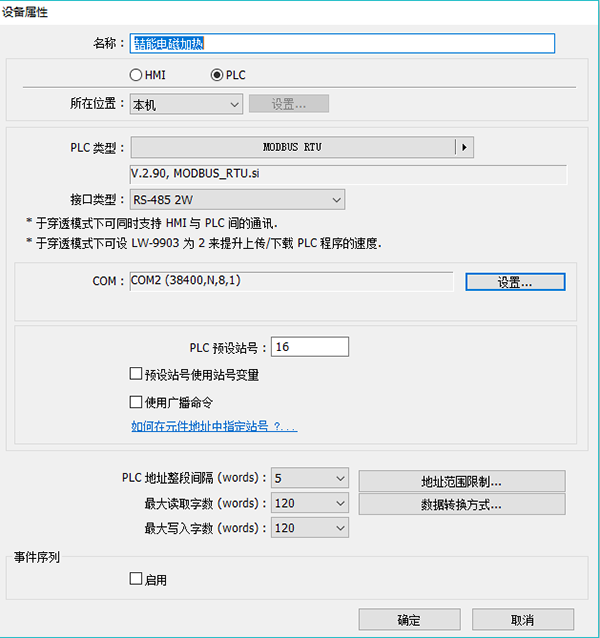

4，设置端口通讯参数，采用RS485总线，波特率4800~57600bps可调（默认设置为38400bps），数据由1位起始位、8位数据位和1位停止位构成一帧数据，无校验码。在弹出的窗口中设置PLC类型为MODBUS RTU，接口类型选择RS-485 2W，并设置COM2口通讯参数

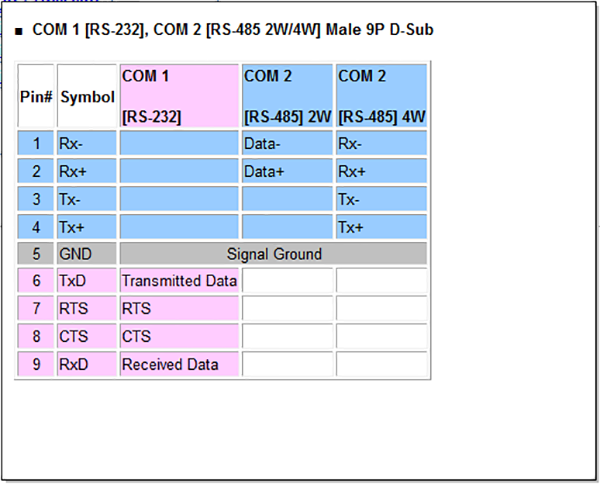

5，WEINVIEW HMI（威伦通）触摸屏DB9针公头通讯端口脚位定义如下：

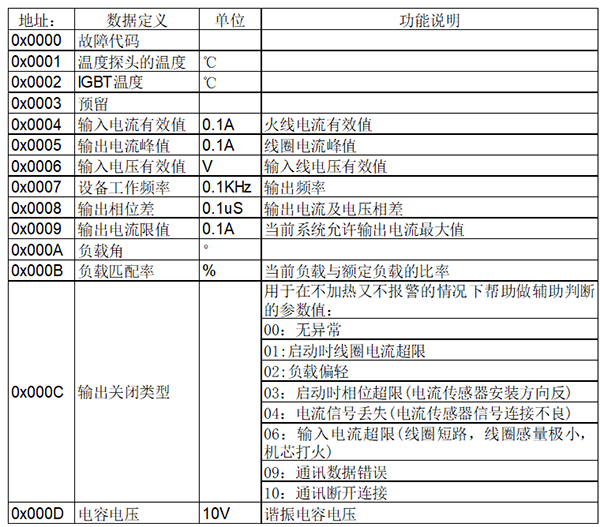

6，主界面上的14个机器运行参数的读取地址设置如下，
