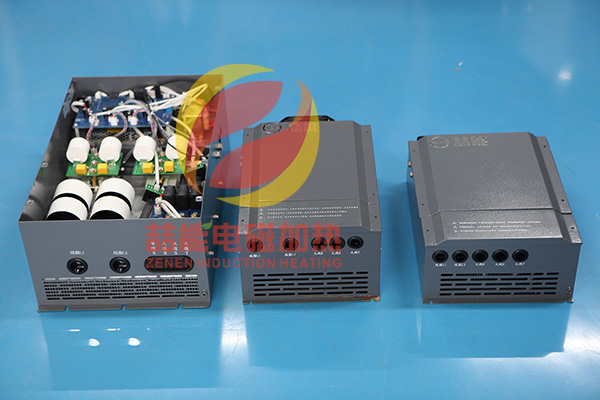

1、IGBT温度传感器异常

本电磁加热控制器IGBT温度采样选用了NTC热敏电阻。当控制器检测到传感器开、短路时，显示窗1会显示“E3”并闪烁，“温度”指示灯会闪烁提示，蜂鸣音每5秒短响3次。

解决方法：

（1）出现传感器异常后请先将传感器引线主板上拔下，再用万用表测量其阻值，常温25℃时阻值应约为10K，否则传感器已损坏。

（2）如传感器正常，再检测传感器引线是否与CN3连接正常。C36、R16是否开、短路。

（3）检测U5第16脚是否连接正常。

2、过流

当电流大于120A时，控制器会自动检测，如果连续三次检测均大于120A时显示窗1会显示“E2”并闪烁，“过流”指示灯会闪烁提示，蜂鸣音每5秒短响2次。

解决方法：

（1）请确认线圈电感是否偏离正常的设计参数。

（2）检测R30是否变质。

（3）可考虑U5是否损坏。

（4）这种情况通常与线圈参数不合适有很大关系！

3、线圈短路

本控制器具有线圈短路检测功能，通过对IGBT 模块UCE饱合压降检测来保护因线圈短路引起的IGBT损坏。本控制器连续三次检测UCE超过设定值 ，则会关闭输出。显示窗1会显示“E4”并闪烁，“短路”指示灯会闪烁提示，蜂鸣音每5秒短响4次。

解决方法：

（1）检查线圈是是否有漏电、短路或电感量太小。

（2）检测主板与IGBT连线是否开路。

（3）检测D10、D11、D12、D13、ZD1、ZD2、ZD3、ZD4、R29、R26、R27、R28等元件是否开路或变值。

（4）检测光耦U1、U2、U3、U4是否损坏。

（5）检测U5第19脚是否为高电平，否则U5已损坏。

4、当电流小于5A时，控制器会自动检测，如果连续超过三次检测均小于5A时显示窗1会显示“E1”并闪烁，“电流小”指示灯会闪烁提示，蜂鸣音每5秒短响一次。

解决方法：

（1）确认线圈是否已正确连接。

（2）检测与低频互感器相连的相线是否正常。

（3）检测低频互感器是否开、短路。

（4）检测CN7连接是否正常。

（5）检测C39、DB1、R30、C41、R19、C40、C42、是否短路。

（6）检测DB1、R20、R18是否开路。

（7）检测U5第18脚是否接触良好。
